ＶＴＢ型／ＶＴＦ型スライドレール使用の際の注意
今回は引き出しに使われているＶＴＢ型／ＶＴＦ型スライドレールを組み立てる際の注意点を説明します。
インナーレールを外した際にはインナーレールの樹脂の部品を一度正規の位置に戻す必要があります。（言葉では判り難いので写真を用意しました。）

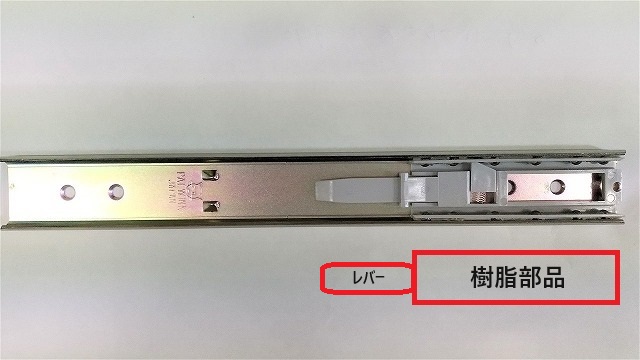

①インナーレールを外した状態の写真です。
樹脂の部品は一番端に来ています。

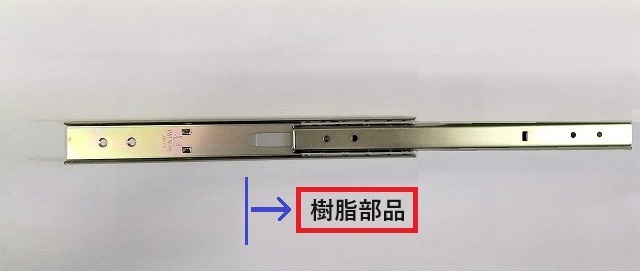

②インナーレールを組み立てた状態
樹脂部品が少し中にり込んでいます。
この状態のままインナーレールを押し込んでもレールが全て収納出来ず途中で止まってしまいます。

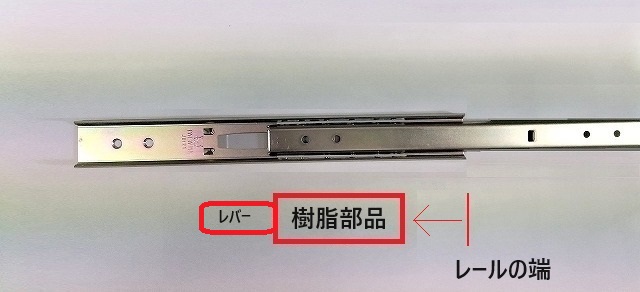

③インナーレールを組み立てた後、一度インナーレールを引っ張り（この際に抜かないでください）
樹脂部品をレールの端まで（正規の位置）戻す必要があります。

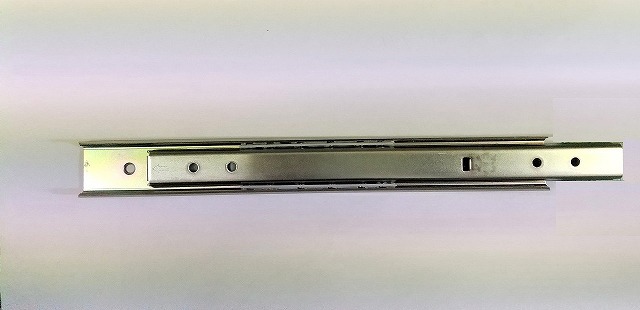

④樹脂部品が正規の位置に戻ると、インナーレールは完全に収納出来ます。
⑤樹脂部品がズレた状態では、この様にインナーレールは途中で止まってしまいます。
この状態で無理やり押し込んでもインナーレールは入らず樹脂部品が壊れてしまいます。
③の位置までインナーレールを引っ張って樹脂部品を正常な位置に戻してください。
この様にメーカーの設計の違いもありますが、遊びの少ないレールは組み立てる際にインナー部品がずれてしまう事があります。
スライドレールの特性を理解して頂き使用して頂きます様ご注意ください。
