スライドレールとは

スライドレールとは、引き出しの側面や底に取り付けられている直動機構の機械部品です。

スライドレールを取り付けることにより、重い引き出しを軽い力でスムーズに動かすことが可能となります。

システムキッチン、収納家具、オフィスのキャビネットやデスクなどに使われています。

プッシュオープン・ソフトクロージング機構など使用用途に応じた様々な機能がついた商品もあります。

 

1、スライドレールの取り付け位置について

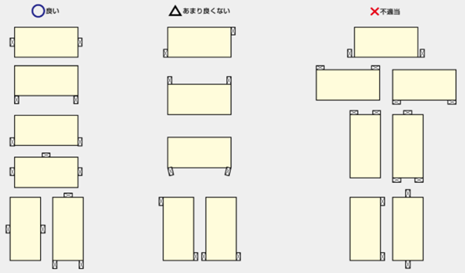

スライドレールは取り付け位置によって　【横付け】・【底付け】・【底引き】のタイプに分かれます。

【横付けタイプ】
引き出しの側板と家具の側板に取り付けるスライドレールです。

横づけタイプが、最も一般的に用いられる取り付け方法です。（8400型）

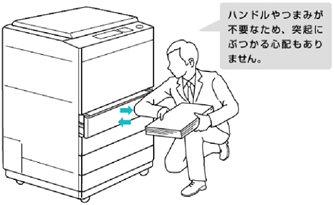

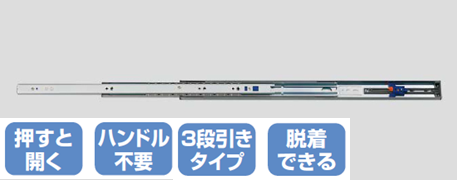

プッシュオープン（4660型）やソフトクローズ（4670型）など機能面で種類が豊富です。




【底付けタイプ】
主にローラータイプの物が主流で、レール本体はL字になっています。（新１７Ｓ型）

引き出しの側面と底板にL字につけるスライドレールです。

レールの取り付け位置は、レールを引き出しの底の部分に合わせるだけなので、比較的簡単に取り付けできます。

レールが外側から見えない、デザイン性を損なわないアンダーマウントレールもあります。

アンダーマウントレールはシステムキッチンなどで多く使われています。



【底引きタイプ】

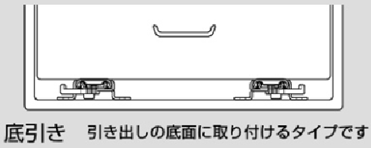

引き出しの底板につけるタイプのスライドレールです。（ＶＴＢ型）

耐荷重がない為、重量用には使えません。

引き出しのレール取付位置を測らなくて良い為、簡単に取り付けることができます。

２、スライドレールの種類

スライドレールにはローラー式、ベアリング式の2種類があります。

また、3段引レール、2段引レール、1段式レール、底引きレールと種類が分かれています。

・ローラー式　　
浅め、小さめの引き出しに使用することが多いレールです。

比較的安価です。（ＬＡ２段）





・ベアリング式
ベアリングを使っているため軽い力で開閉でき、動きがスムーズなのが特徴です。

耐久性もあり耐荷重性も高いです。（8400型）

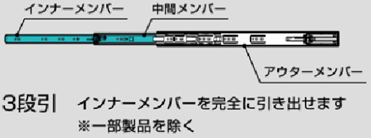

・３段引レール
※引出し箱が一杯まで手前に出ます。

中間メンバーの働きでインナーメンバーがより多く外に出ます。　

（種類により一部完全に出ない商品もあります）　

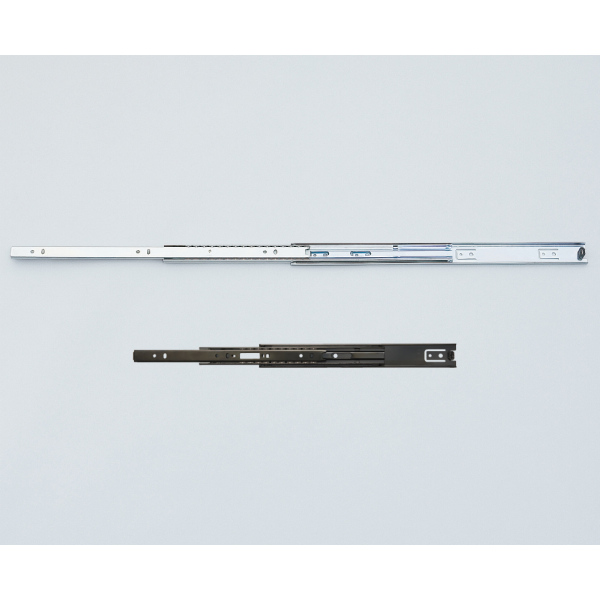

機能が充実しており耐荷重に優れた商品もあります。（３６１８型）

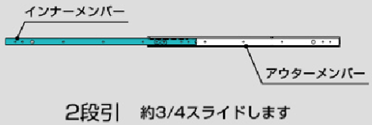

・２段引レール
※引出し箱の2/3くらい手前に出ます。　

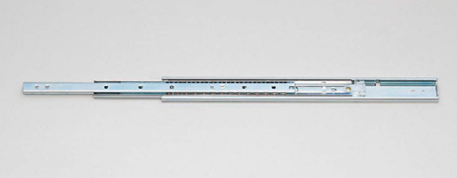

3段引きに比べ耐荷重に優れています。（３５０６Ｇ型）





・底引きレール
※引出し箱の2/3くらい手前に出ます。　（底引きレールで３段引きはありません）

　レールの細い部分に荷重が掛かる為、上記のレールに比べ強度は弱くなります。（ＶＴＢ型）

３、スライドレールの機能

セルフ＆ソフトクロージング機能

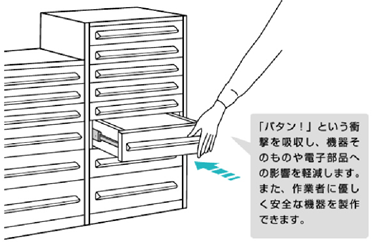

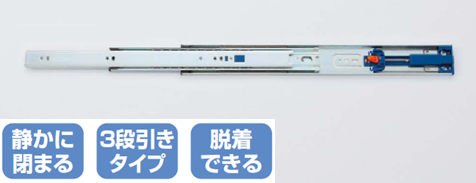

軽く押すと自動的にゆっくりと静かに締まる機能です。（4670型）

　

４、スライドレールの選定

・収納物の移動量
どのくらいの距離を移動させたいのかを確認し、適切な長さのレールを選定する。

・レールの厚み、高さ
設置場所に設置できる、厚みと高さのレールを選定する。

 
