三次元調整機能付隠し丁番
ＨＥＳ３Ｄ－Ｖ１３５
亜鉛ダイカスト
シルバー系
老建・保育施設
三次元調整機能付隠し丁番
ＨＥＳ３Ｄ－Ｖ１３５
| 定価 | 8800円／個(税別) |
|---|
| 色・寸法 | ＬＧＲ |
|---|
| 商品コード | 800020804 |
|---|
| 品番 | HES3DV135LGR (HES3D-V135LGR) |
|---|
【在庫確認WEB】こちらで昨日の在庫状況が確認できます。
【用途】
三次元調整機能付き建具用隠し丁番です。
【特長】

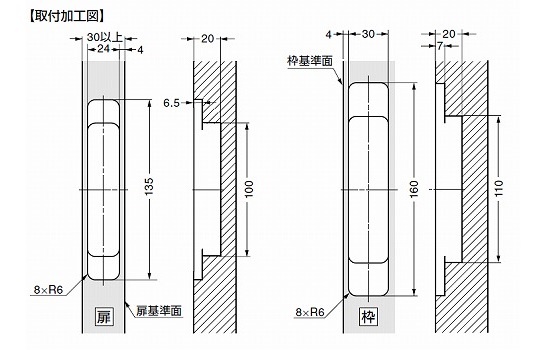

●掘込深さが浅いため（20 mm）、扉や枠の掘込加工が簡単です。
●アーム部を一体構造にし、シンプルで洗練されたデザインを実現しています。

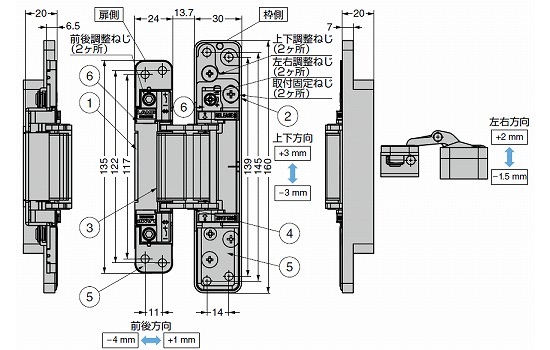

●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。

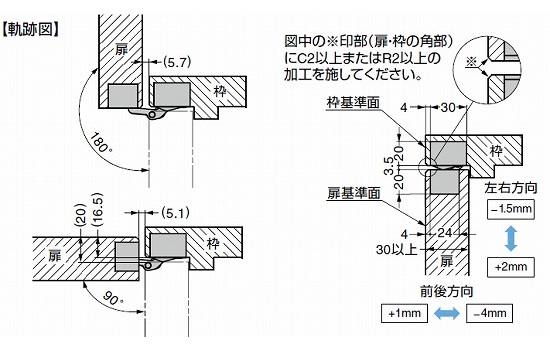

●扉は軸がスライドして開くため、軌跡図の確認をお願いします。
【仕様】
●本体仕上げ：ニッケルメッキ（シルバー）
●扉幅：９００ｍｍ以下
●扉高さ：２４００ｍｍ以下
●扉厚：３０ｍｍ以上
●開き角度：１８０°
●耐荷重：４０ｋｇ（２枚吊）、５５ｋｇ（３枚吊）
【旧コード番号：33537】
【用途】
三次元調整機能付き建具用隠し丁番です。
【特長】
●掘込深さが浅いため（20 mm）、扉や枠の掘込加工が簡単です。
●アーム部を一体構造にし、シンプルで洗練されたデザインを実現しています。
●三次元調整機能付（上下、左右、前後）です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
●扉は軸がスライドして開くため、軌跡図の確認をお願いします。
【仕様】
●本体仕上げ：ニッケルメッキ（シルバー）
●扉幅：９００ｍｍ以下
●扉高さ：２４００ｍｍ以下
●扉厚：３０ｍｍ以上
●開き角度：１８０°
●耐荷重：４０ｋｇ（２枚吊）、５５ｋｇ（３枚吊）
【旧コード番号：33537】
シリーズ名
三次元調整機能付隠し蝶番 HES3D型
付属品
●十字穴付バインドタッピンねじ5×15
●掘込加工テンプレート
●ネジ隠し用カバー
●掘込加工テンプレート
●ネジ隠し用カバー
